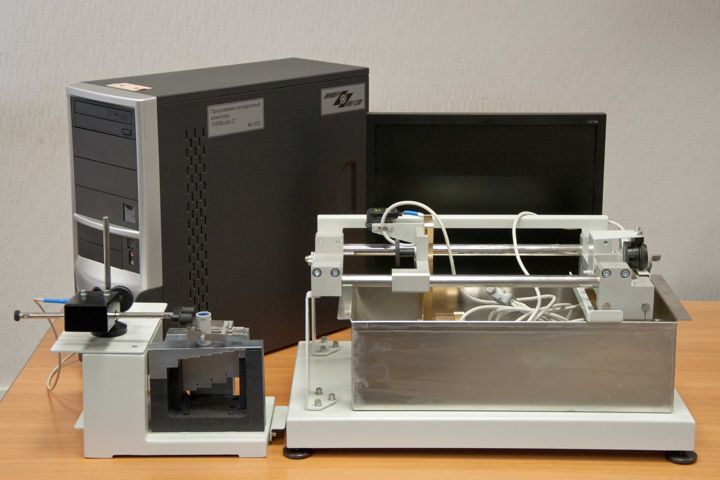

Программно-аппаратный комплекс "USStudio-2" для паспортизации ПЭП
Назначение комплекса «USStudio-2»
Комплекс предназначен для измерения параметров пьезоэлектрических преобразователей (ПЭП),
формирования паспорта ПЭП и работы с базой данных паспортов.
Сертификация
В 2025 году программно-аппаратный комплекс «USStudio-2»
прошел сертификацию Росстандарта
(Федерального агентства по техническому регулированию и метрологии)
и утвержден в качестве средства измерений.
Комплекс внесен в Государственный реестр средств измерений (ГРСИ).
На него получен
cертификат об утверждении типа средств измерений
№ 45385-10, действующий до 28 июля 2030 года.
Измеряемые и рассчитываемые параметры
Контролируемые параметры для прямых совмещенных ПЭП (контактных, щелевых):
- спектр эхо-сигнала, частота максимума спектра, ширину спектра;
- импульсная характеристика эхо-сигнала, длительность эхо-сигнала, лучевая разрешающая способность;
- диаграмма направленности, ширина диаграммы направленности,
расстояние от источника ультразвукового сигнала
до границы ближней зоны*,
отклонение акустической оси от нормали;
- абсолютная чувствительность (или резерв чувствительности);
- импульсный коэффициент двойного преобразования;
- мертвая зона.
Контролируемые параметры для прямых раздельно-совмещенных ПЭП (контактных, щелевых):
- спектр эхо-сигнала, частота максимума спектра, ширина спектра;
- импульсная характеристика эхо-сигнала, длительность эхо-сигнала, лучевая разрешающая способность;
- акустическая задержка;
- абсолютная чувствительность (или резерв чувствительности);
- импульсный коэффициент двойного преобразования;
- фокусное расстояние;
- мертвая зона.
Контролируемые параметры для иммерсионных ПЭП:
- спектр эхо-сигнала, частота максимума спектра, ширина спектра;
- импульсная характеристика эхо-сигнала, длительность эхо-сигнала, лучевая разрешающая способность;
- диаграмма направленности, ширина диаграммы направленности,
расстояние от источника ультразвукового сигнала
до границы ближней зоны*,
отклонение акустической оси от нормали;
- абсолютная чувствительность (или резерв чувствительности);
- импульсный коэффициент двойного преобразования;
- фокусное расстояние;
- мертвая зона.
Контролируемые параметры для наклонных совмещенных ПЭП (контактных, щелевых):
- спектр эхо-сигнала, частота максимума спектра, ширина спектра;
- импульсная характеристика эхо-сигнала, длительность эхо-сигнала, лучевая разрешающая способность;
- акустическая задержка;
- точка выхода (стрела);
- абсолютная чувствительность (или резерв чувствительности);
- импульсный коэффициент двойного преобразования;
- диаграмма направленности, ширина диаграммы направленности, угол ввода,
расстояние от источника ультразвукового сигнала
до границы ближней зоны*,
отклонение акустической оси от плоскости падения;
- мертвая зона;
- АРД-диаграмма*.
Примечание:
* — Расстояние от источника ультразвукового сигнала
до границы ближней зоны и АРД-диаграмма
определяются расчетным способом и не нормируются.
Характеристики программно-аппаратного комплекса «USStudio-2»
| Диапазон измерений частоты ультразвуковых колебаний, МГц |
от 0,8 до 30,0 |
| Пределы допускаемой абсолютной погрешности измерений частоты ультразвуковых колебаний, МГц |
±0,02 |
| Диапазон измерений времени задержки эхо-сигнала (для прямых раздельно-совмещенных и наклонных ПЭП), мкс |
от 0,1 до 80,0 |
|
Пределы допускаемой абсолютной погрешности измерений времени задержки эхо-сигнала
(для прямых раздельно-совмещенных и наклонных ПЭП), мкс
|
± (0,02 + 4 ⋅ 10-4 ⋅ τзад),
где τзад — измеряемое время задержки, мкс
|
| Диапазон измерений длительности эхо-сигнала, мкс |
от 0,1 до 5,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности эхо-сигнала, мкс |
± (0,02 + 4 ⋅ 10-4 ⋅ τ),
где τ — измеряемая длительность, мкс
|
| Пределы допускаемой абсолютной погрешности измерений угла ввода наклонных ПЭП, градус |
±1 |
| Пределы допускаемой абсолютной погрешности измерений ширины диаграммы направленности по уровню — 6 дБ, градус |
±1 |
| Максимальная абсолютная чувствительность (резерв чувствительности), дБ, не менее |
60 |
| Пределы допускаемой абсолютной погрешности измерений абсолютной чувствительности (резерва чувствительности), дБ |
±1 |
| Минимальное значение импульсного коэффициента двойного преобразования, дБ, не более |
минус 70 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента двойного преобразования, дБ |
±1 |
|
Расстояние от рабочей поверхности до центра отверстия диаметром 3 мм
в контрольном образце КО №8
для измерений отклонения акустической оси, мм
|
100 |
| Пределы допускаемой абсолютной погрешности измерений отклонения акустической оси, градус |
±1 |
|
Диапазон разности высот в контрольных образцах КО №6 и КО №7
для измерений лучевой разрешающей способности (по стали), мм
|
от 2 до 8 |
|
Диапазон высот в контрольном образце КО №5
для измерений фокусного расстояния раздельно-совмещенных ПЭП, мм
|
от 2 до 40 |
| Пределы допускаемой абсолютной погрешности измерений фокусного расстояния иммерсионных ПЭП, мм |
±1 |
| Рабочие условия эксплуатации: |
| - температура окружающего воздуха, ºС |
от плюс 5 до плюс 50 |
| - относительная влажность воздуха (без конденсации влаги), % |
от 30 до 80 (при температуре окружающего воздуха плюс 25ºС) |
| - атмосферное давление, кПа |
от 84,0 до 106,7 |
| Электропитание от сети переменного тока: |
| - напряжение, В |
от 176 до 253 |
| - частота, Гц |
от 49 до 51 |
| Потребляемая мощность, Вт, не более |
300 |
| Габаритные размеры электронного блока, длина х ширина х высота, мм, не более |
485 х 200 х 465 |
| Масса электронного блока, кг, не более |
20 |
| Полный средний срок службы, лет, не менее |
8 |
| Средняя наработка на отказ, ч, не менее |
12 000 |
Цены на программно-аппаратный комплекс «USStudio-2»
| Комплект поставки №1 |
711 260,00 рублей |
|
электронный блок
координатное устройство
программа «USStudio»
клавиатура
мышка
|
|
| Комплект поставки №2 |
879 620,00 рублей |
|
электронный блок
координатное устройство
программа «USStudio»
стандартные образцы СО-2, СО-3
КО № 5, 6, 7, 8
столик для контрольных образцов
клавиатура
мышка
|
|
| Комплект поставки №3 |
1 263 432,00 рублей |
|
электронный блок
координатное устройство
программа «USStudio»
стандартные образцы СО-2, СО-3
КО № 5, 6, 7, 8
настольная иммерсионная ванна
столик для контрольных образцов
клавиатура
мышка
|
|
